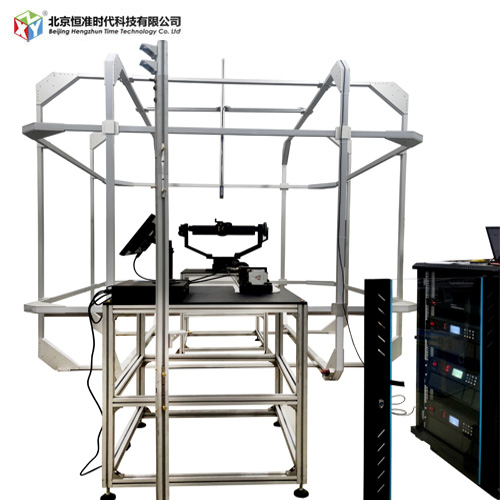

HZT-3000磁羅盤標校系統
線圈尺寸：3000*3000*3000mm。
補償范圍：-150000 ～ 150000nT
磁場均勻區保證：600mm* 600mm *600mm
磁場分辨率：≦1nT
磁場均勻性：優于1%
恒定磁場穩定性：≦20nT/5h(不含環境場變化)
磁場正交誤差：小于 0.1°。
顯示：三軸角度數值；
速度：輸入范圍0.5～10°，單位°/s
轉動角度：輸入范圍 0～720，單位°
轉動方向：順時針、逆時針
接口：RS232，波特率115200bps，1停止位，無校驗。
羅盤標校系統，用來滿足電子磁羅盤的調校和測試工藝需要穩定的均勻磁場環境。由于我國不同地區、不同海拔，所以要求標定系統能夠智能模擬不同地區的地球磁場環境的功能。而標定系統預計安裝于普通廠房，周圍車輛、大型設備、地鐵等環境磁場變化復雜，都會對標定系統造成干擾。首先要求該磁場標定系統可以抵消磁場，消除地磁場對實際工作的干擾，同時按要求在三軸任意方向產生理想磁場。產生的磁場具有Helmholtz 線圈磁場的均勻區范圍，并且具有非常高的均勻度。線圈系統配備上位機控制軟件，支持手動/自動控制與調節。三軸無磁轉臺無磁轉臺是可用于磁測量設備、磁導航設備及其他姿態測量產品的標定、檢驗的設備。測試臺具有無磁、三軸連續旋轉和數字輸出的特點，可使目標設備處于任何姿態。亥姆霍茲線圈搭配測試臺使用，可以在理想的磁環境中對磁羅盤進行校準。
